RAMP起重機的軟控制

2015/6/26 14:02:02 人評論 次瀏覽 分類：永宏應用案例

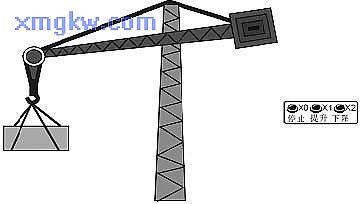

RAMP起重機的軟控制

【控制要求】
  1. 起重機的負載一般比較大，貨物提升或下降時需要軟啟動；貨物在上升和下降狀態到停止時，電機也要執行一個軟結束的過程。
  2. 利用永宏模擬量輸出板 FBs-B2DA輸出0~10V電壓控制變頻器頻率，再通過變頻器輸出頻率可變的電
流控制起重電機轉速，達到對起重機的軟控制目的。【元件說明】
PLC元件 控制說明
X0 提升按鈕：按下時， X0狀態為 ON
X1 下降按鈕：按下時， X1狀態為 ON
X2 停止按鈕：按下時， X2狀態為 ON
Y0 電機正轉（提升貨物）
Y1 電機反轉（貨物下降）

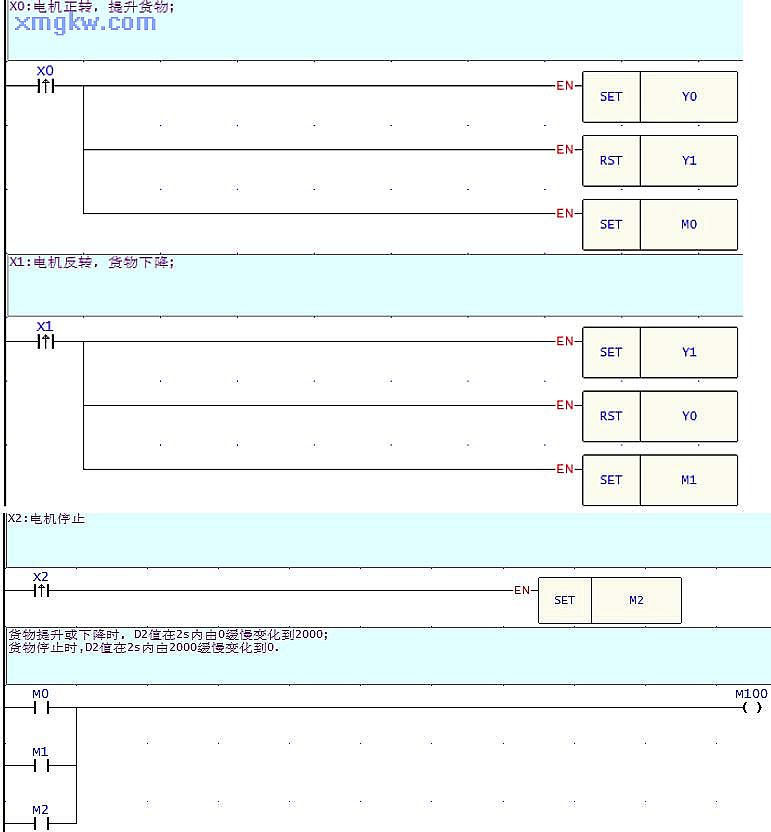

【控制程序】

【程序說明】

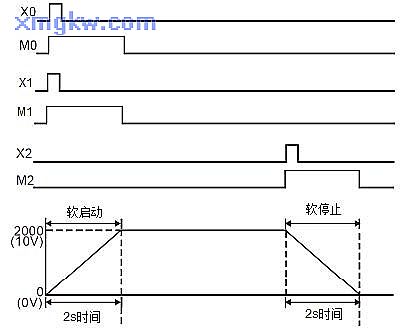

  1. 起重機在提升貨物時，按下提升按鈕， M0=ON，執行軟啟動動作，在 2s內電壓輸出值從 0V變化到10V，到達預定高度后，按下停止按鈕， M2=ON，執行軟停止動作，在 2s內電壓輸出值從 10V變化到0V。動作過程如下圖所示：
  2. 起重機在降落貨物時，動作過程和提升貨物時相同，也有一個軟啟動和軟停止的過程。
  3. 變頻器頻率與電壓成正比，譬如輸出電壓從 0~10V變化時，變頻器頻率從 0~60Hz線性變化，而電機的轉速又與頻率成正比，所以，控制 PLC的輸出電壓緩沖變化，可以實現起重電機的軟啟動和軟停止。
