延時斷開程序

2015-6-30 10:07:43 人評論 次瀏覽 分類:永宏應用案例

【控制需求】

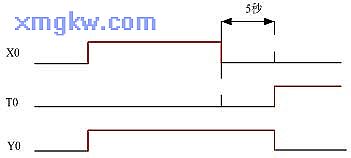

當開關 X0接通為 ON時燈 Y0亮,當開關 X0斷開為 OFF時,需再經過 5秒鐘后 Y0燈才熄滅。【組件說明】
PLC 軟元件 控制說明
X0 指示燈控制開關,當按下時, X0狀態為 ON
T0 5秒定時器,時基為 10ms的定時器
Y0 輸出指示燈

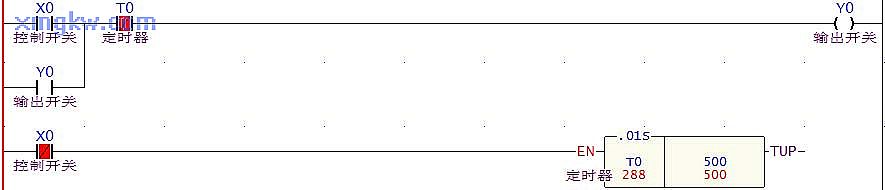

【控制程序】

【程序說明】
  1. ON位置時, X0=ON,X0的常閉觸點斷開,定時器 T0不計時,因此 T0的常閉觸點導通,使得 Y0=ON并自保,指示燈被點亮。
  2. OFF位置時, X0=OFF,X0的常閉接點導通, T0開始計時,在未到達預設時間時, T0的常閉觸點仍為導通狀態,所以 Y0通過自保回路仍保持亮的狀態。
  3. 5秒的預設值時, T0線圈得電, T0常閉觸點斷開,因 T0的常閉觸點斷開,所以 Y0=OFF,指示燈熄滅。由以上程序可起到延時斷開的作用。
