延時接通/延遲關斷程序

2015-6-30 10:09:32 人評論 次瀏覽 分類:永宏應用案例

【控制需求】開關由 OFF→ON動作時,延遲 5秒鐘后指示燈才被點亮;開關由 ON→OFF動作時,延遲 3秒后指示燈才熄滅。
【組件說明】
PLC 軟元件 控制說明
X0 指示燈控制開關
T0 延時接通 5秒定時器,時基為 10ms
T1 延時斷開 3秒定時器,時基為 10ms
Y0 輸出指示

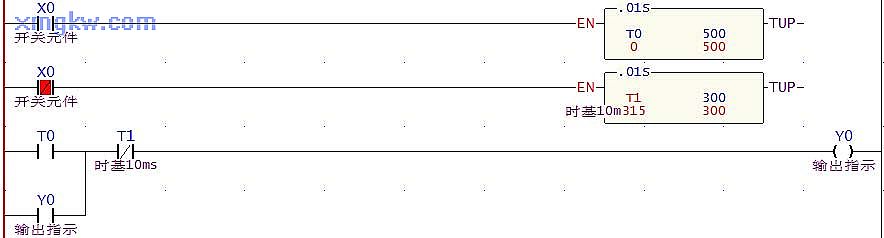

【控制程序】

【程序說明】
  1. X0=ON時,延時接通定時器 T0開始進行計時,當 T0計時到達預設值 5秒鐘時,線圈 T0=ON,同時其常開觸點導通,而此時 T1定時器不計時,其常閉觸點始終為導通狀態,所以當指示燈控制開關由 OFF→ON動作 5秒鐘后, Y0被觸發為 ON并自保,指示燈被點亮。
  2. X0=OFF時,延時斷開定時器 T 1開始進行計時,當 T1計時到達預設值 3秒鐘時,線圈 T1=ON,同時其常閉觸點斷開,而此時 T0定時器不計時,其常開接點始終為關斷狀態。所以當指示燈開關由 ON→OFF動作 3秒種后, Y0被關斷為 OFF并自保,指示燈熄滅。
