脈沖波寬調變

2015-6-30 10:14:46 人評論 次瀏覽 分類:永宏應用案例

【控制需求】
開關 X0接通時,可以通過改變定時器的預定時間,達到改變脈沖波寬調變功能,產生震蕩波形。【元件說明】
PLC 軟元件 控制說明
X0 開關
T0 計時 1s定時器,其時基為 10ms
T1 計時 2s定時器,時基為 10ms
Y0 輸出震蕩波形

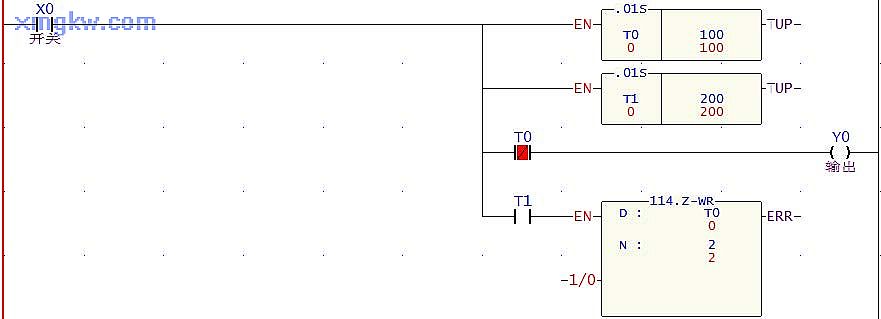

【控制程序】

【程序說明】
  1. X0=ON時,定時器 T0/T1開始計時, T0計時值未到達前 Y0=ON,當 T0計時到達時, Y0=OFF。
  2. 2. T1計時到達時將 T0/T1 清除,此時 Y0會持續輸出上面的振蕩波形,當 X0=OFF時,Y0輸出也變成 OFF。
  3. 可利用修改定時器的預設時間值,產生脈沖波寬調變功能。
  4. FUN.82也能實現脈沖波寬調變功能,如下:
