互鎖控制回路

2015-6-30 10:42:23 人評論 次瀏覽 分類:永宏應用案例

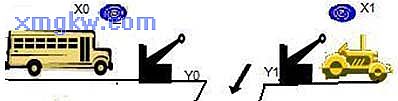

【控制要求】單行車道,通過交通控制,保證在任何時刻只有一輛車通過,避免發生“撞車”事故。【組件說明】
PLC 軟元件 控制說明
X0 當有汽車由左方進入時, X0狀態為 ON
X1 當有汽車由右方進入時, X1狀態為 ON
Y0 當有汽車由左方進入時, Y0=1,開左柵欄
Y1 當有汽車由右方進入時, Y1=1,開右柵欄

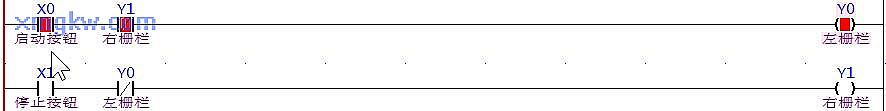

【控制程序】

【程序說明】
  1. 單行車道利用互鎖結構保證只有一個車子可通過單行路段。
  2. 當左方來車要進入單行路段, X0(左方進入傳感器)為 ON,Y0=ON則可進入單行路段。
  3. Y0 =ON時,右柵欄方 Y1被關斷,禁止右方汽車進入。
  4. 對稱地,當右方來車靠近檢票欄時, X1(右方進入傳感器)為 ON,Y1=ON,左方柵欄 Y0=OFF,禁止左邊車輛進入,而右方車輛則可進入單行路段。
