自保持回路應用

2015-6-30 15:53:25 人評論 次瀏覽 分類:永宏應用案例

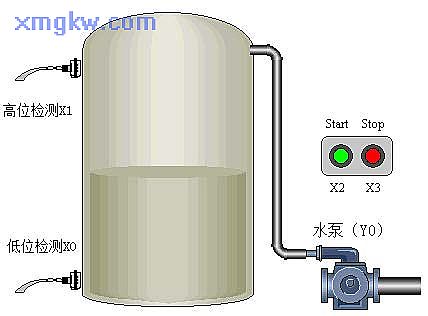

【控制要求】水塔儲水控制:當按下 START按鈕 X2或塔內儲水量低于低水位檢測光電 X0時,水泵( Y0)開始運行,抽水至水塔內;當按下 STOP按鈕 X3或塔內儲水量高于高水位檢測光電 X1時,水泵停止抽水工作。
【組件說明】
PLC 軟元件 控制說明
X0 低水位檢測光電:當水位高于此光電時, X0狀態為 ON,否則 X0狀態為 OFF。
X1 高水位檢測光電:當水位高于此光電時, X1狀態為 ON,否則 X1狀態為 OFF。
X2 START按鈕:按下時, X2狀態為 ON
X3 STOP按鈕:按下時, X3狀態為 ON
Y0 抽水泵電機
【控制程序】
● 傳統自保持回路

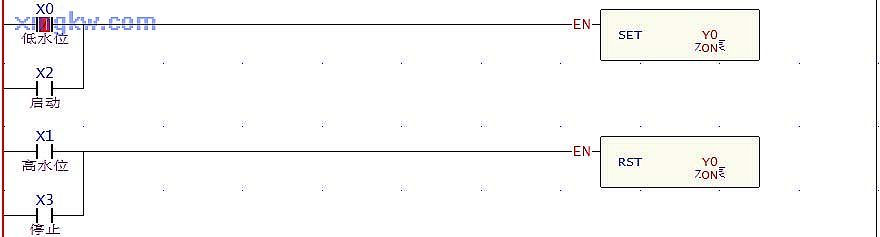

● SET/RST自保持

【程序說明】
  1. START按鈕時,X2=ON,SET指令被執行, Y0水泵電機開始抽水;或者當塔內水量低于下限水位時,X0=OFF也會自動執行 SET指令,開啟水泵抽水至水塔。
  2. STOP按鈕,X3=ON,RST指令執行, Y0水泵電機停止抽水;另外一種停止抽水的情況是:當塔內水量高于水位上限后, X1=ON,也會使 RST指令執行, Y0被復位,水泵電機停止抽水。
